Células de carga

BK SERIES

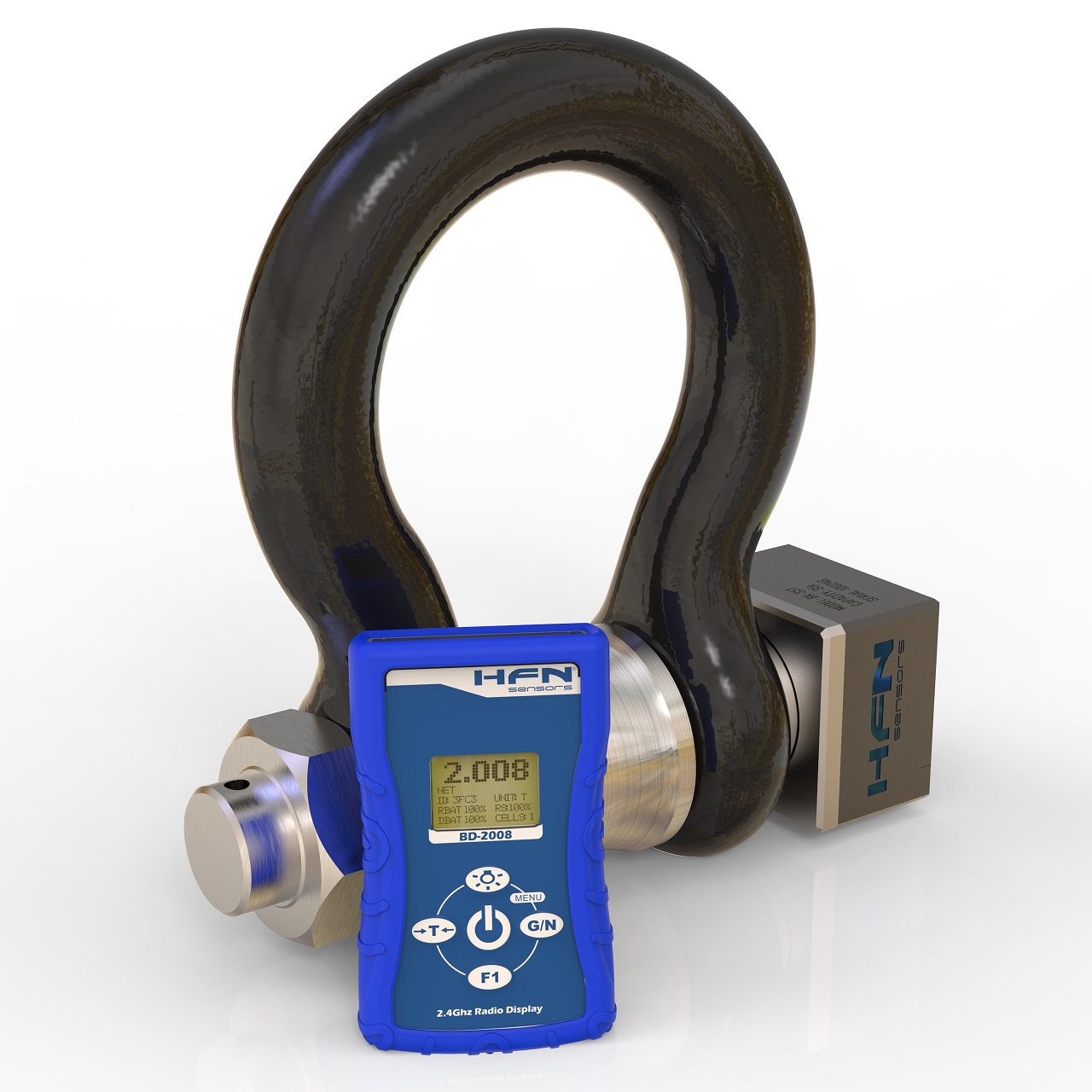

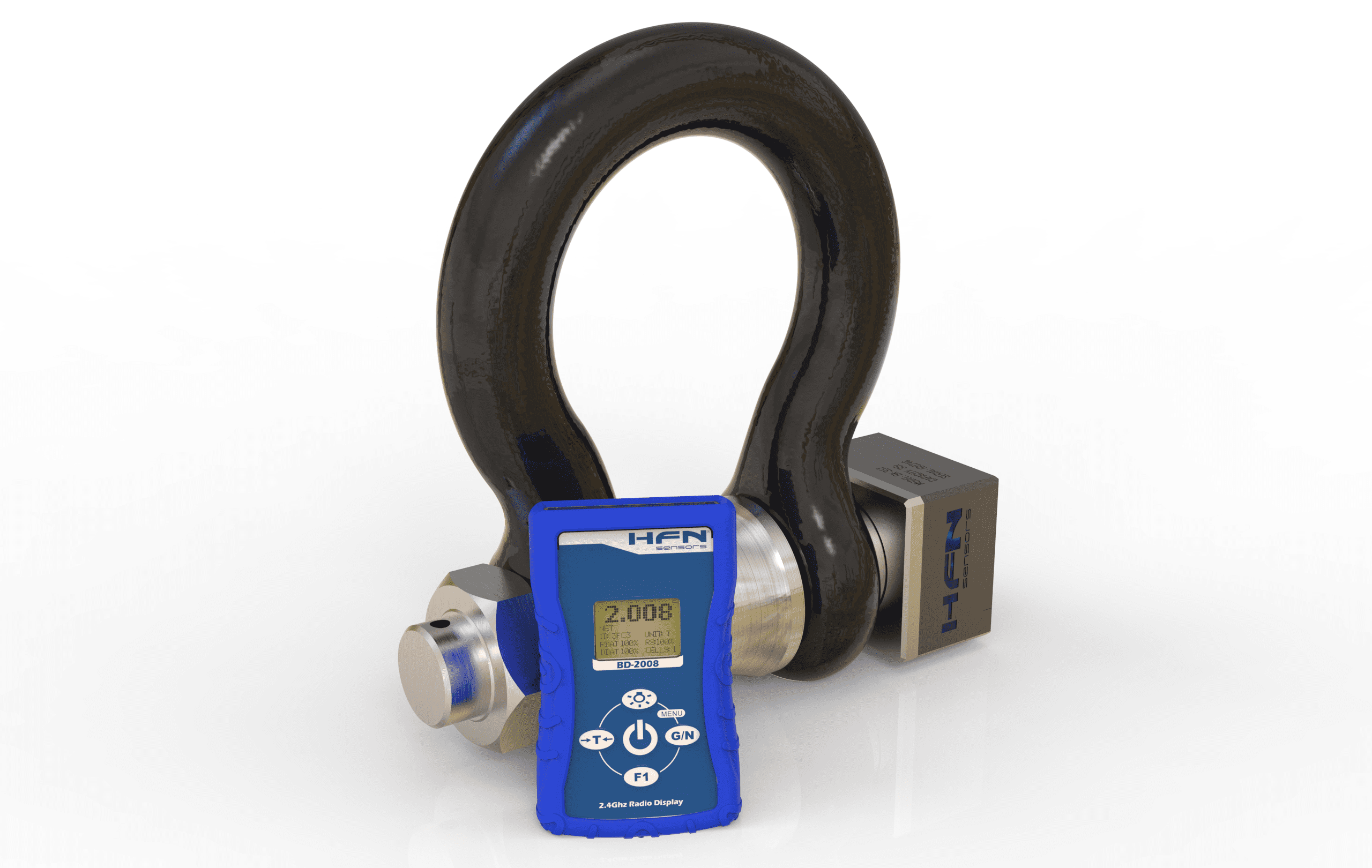

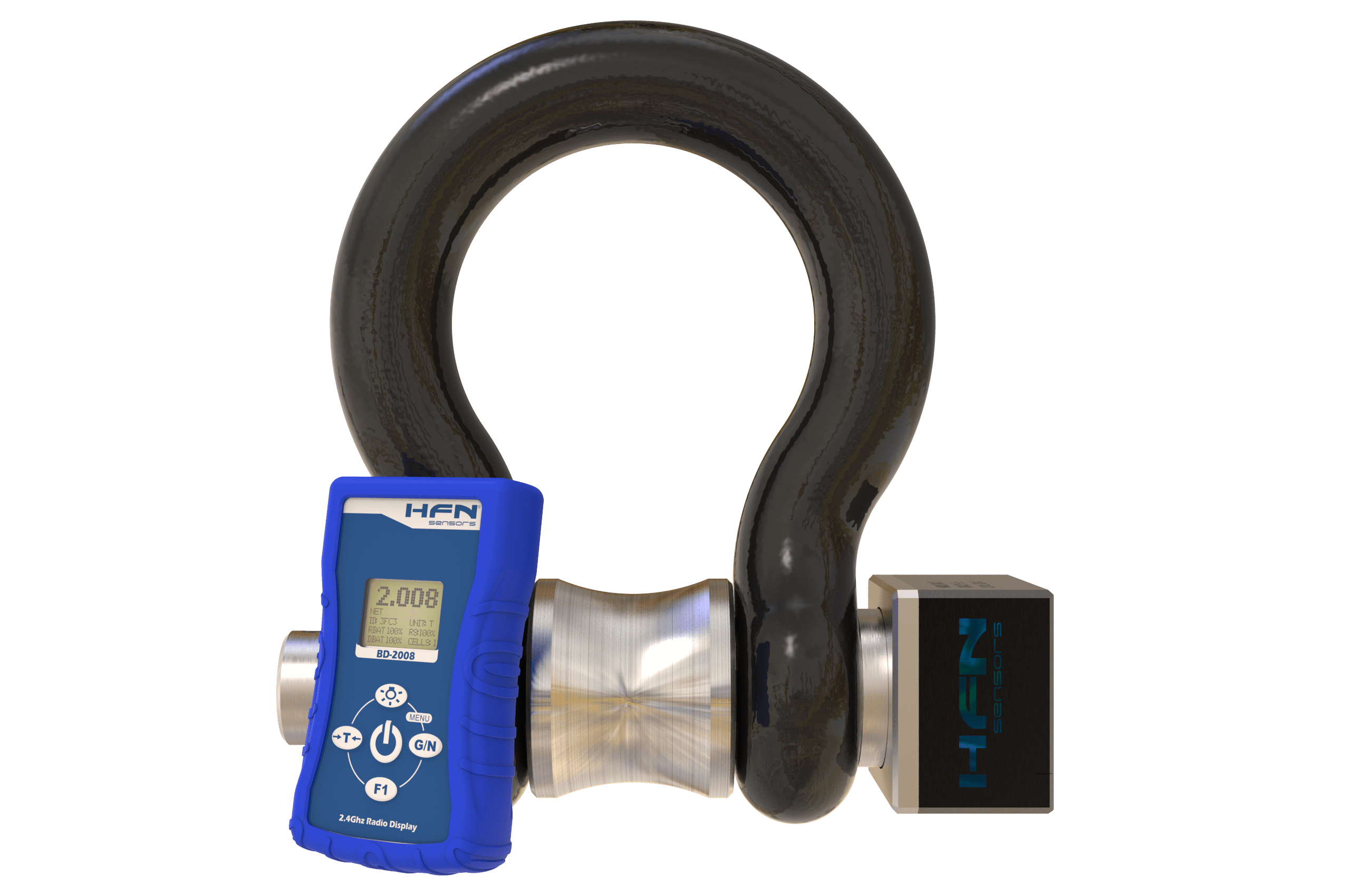

As células de carga tipo Manilha Instrumentada BK-Series (Load Shackles) apresentam peso total e altura de conjunto reduzidos, proporcionando uma excelente solução para aplicações com altura livre reduzida e altas capacidades.

Destacam-se pela robustez, alta precisão e versatilidade, com capacidades que variam de 5t a 1000t.

A célula de carga BK Series da HFN Sensors incorpora sensores avançados integrados a uma manilha que medem a força aplicada, garantindo segurança e eficiência operacional. Esse sistema evita sobrecargas e falhas estruturais, reduzindo riscos e aumentando a vida útil dos equipamentos.

Acompanham o indicador BD-2008 2.4 GHz, que oferece comunicação sem fio para facilitar a operação.
Todos os conjuntos são fornecidos com certificação de calibração RBC ou rastreada ao Inmetro, com garantia válida por um ano. Adicionalmente, são providos de case de transporte, pilhas e manual do usuário para assegurar uma instalação ágil e eficiente.

Cada modelo é minuciosamente estudado através de técnicas avançadas de cálculos de engenharia e usinadas com grande precisão, garantido o mínimo de concentração de tensões, maximizando a resistência e garantindo alto fator de segurança. O projeto proporciona uma relação incomparável de classe de resistência e peso.

O sistema de transmissão sem fio BD-2008 Series é configurado e calibrado em software toolkit de fácil uso. Modernos software com gráficos e gravação de dados (data logging) são fornecidos gratuitamente.

Quer saber mais?

Ligue agora para +55 11 4524-2455 ou solicite informações pelo formulário abaixo.

Especificações
Downloads
Aplicações



| Introdução

A HFN Sensors é referência no desenvolvimento de soluções para monitoramento e segurança de içamento de cargas, oferecendo produtos de alta tecnologia para os setores industrial, offshore, portuário e de movimentação de materiais.

A manilha instrumentada BK Series (Load Shackle) é um tipo de célula de carga que é integrada em uma manilha de carga padrão para medir carga ou força aplicada. Esses dispositivos são amplamente utilizados em conjunto com equipamentos de movimentação de carga, içamento e testes de carga com bolsas d’água para garantir segurança e eficiência em diversas indústrias, como marítima, construção civil, petróleo e gás e manufatura industrial.

Projetada para suportar ambientes exigentes, essa tecnologia inovadora permite o monitoramento em tempo real, prevenindo sobrecargas e otimizando a gestão de equipamentos.



Características

Capacidades variadas: Disponível para diferentes capacidades, incluindo manilhas de 5 a 1000 toneladas.
Compatibilidade: Projetada para uso com diversos tipos de acessórios de movimentação de carga, anelões, cabos de aço, correntes e cintas de elevação.
Alta resistência: Materiais de qualidade superior que garantem durabilidade e segurança.
Sensoriamento de carga integrado: Permite monitoramento remoto e otimização das operações.
Diversas aplicações: Manilhas para guindastes, reboques, pontes rolantes, içamento de carga e movimentação de materiais, offshore e aplicações marítimas.
Tipo: Pino sob cisalhamento duplo, fabricado em Aço Inox  e/ou Aço Liga de alta dureza revestido em níquel, resistente à corrosão;
Faixa de Temperatura: Temperatura compensada, utilização entre -5 … +70 °C.
Carga de Ruptura: Projeto robusto com carga de ruptura >300% Fnom (>500% disponível).
Proteção:  IP 65 (IP57/68 disponível).
Itens Inclusos: Indicador Wireless BD-2008 2.4 Ghz (Versão Wireless).
Alimentação: Pilhas alcalinas AA (Outros tipos de baterias disponíveis para ambientes de alta temperatura ou outras necessidades).



Capacidades disponíveis

5 a 1000t (outras sob consulta).



| Aplicações das Células de Carga BK Series Load Shackles

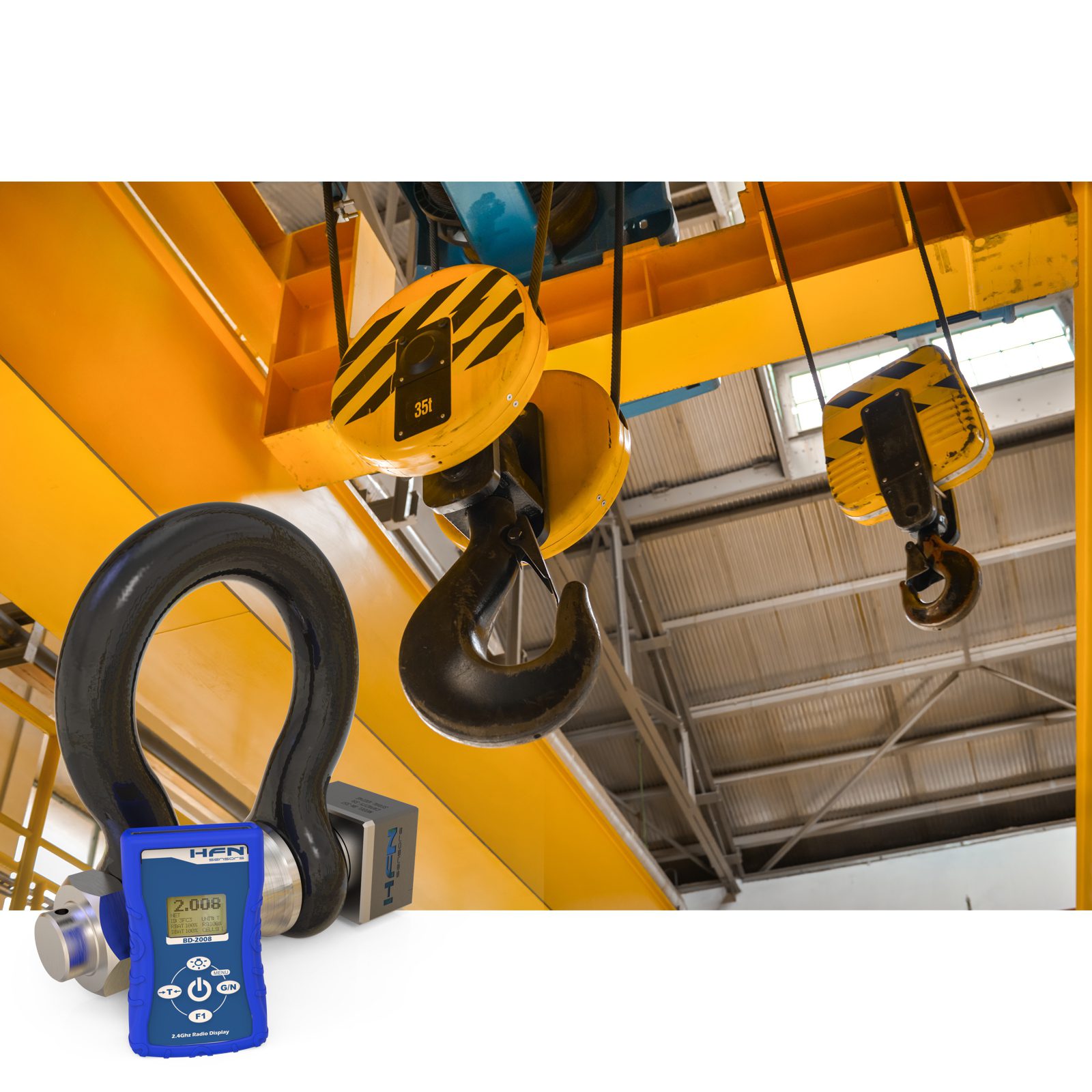

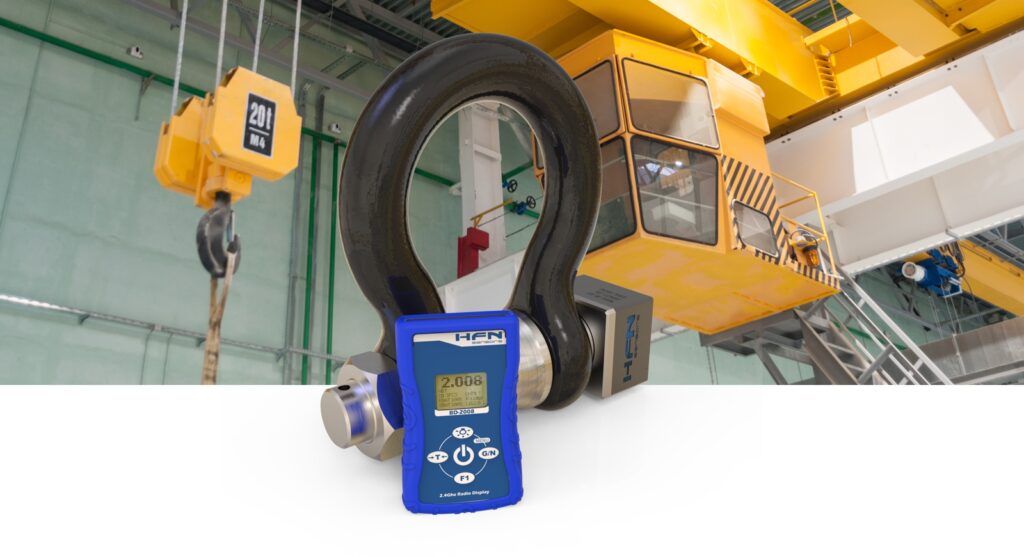

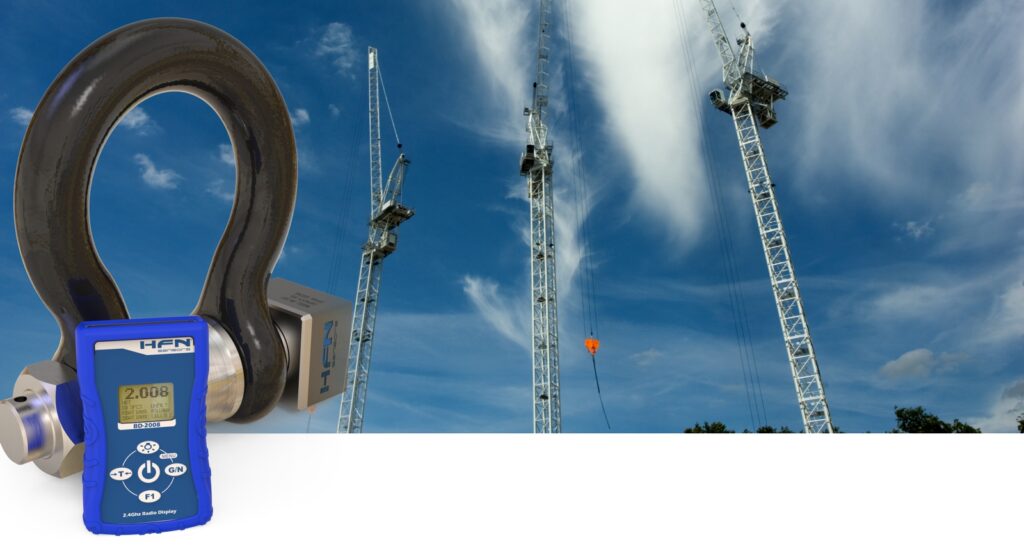

Monitoramento de carga de guindaste e guincho: Garantir operações de elevação seguras monitorando cargas em tempo real.

Reboque e amarração: Usado em aplicações marítimas para medir a tensão em linhas de amarração.

Teste de carga estrutural: Testes de carga com bolsas d’água,  pontes rolantes, guindastes em plataformas offshore, estruturas de grande porte etc.

Operações submarinas: Manilhas de carga especializadas podem ser usadas debaixo d’água para aplicações offshore e ROV (veículo operado remotamente).

Sistemas de Elevação: Compatível com anelões, cabos de aço, cintas de elevação e correntes.

Portos e Offshore: Resistente a condições marítimas extremas.



Como funciona a Manilha Instrumentada BK Series?

A célula de carga BK Series da HFN Sensors incorpora sensores avançados integrados a uma manilha que medem a força aplicada, garantindo segurança e eficiência operacional. Esse sistema evita sobrecargas e falhas estruturais, reduzindo riscos e aumentando a vida útil dos equipamentos.
